随着人们生活水平的提高，以及对照明的要求，促使了现代的照明系统必须要向着节能、环保、高效的目标努力，同时又必须要向舒适、灵活、智能化的方向不断改进。伴随着电脑以及网络科技的高速发展，使用的总线技术的也愈发的成熟，促使了智能建筑行业得到了非常明显的发展。在这些前提下，出现了“智能照明控制系统”这个概念。

　　1、设计方案

　　文中主要研究并且设计出了一套基于KNX总线的智能照明控制系统，其中详细的介绍了这套智能控制系统的总体设计方案，硬件设备的选择、KNX总线网络的组建设计等内容。

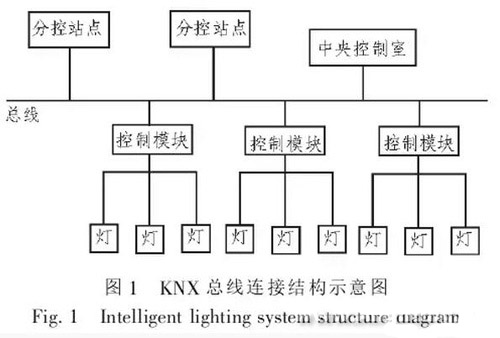

　　从图1中可以看出，每个部分模块的作用如下：

• 　　中央控制器负责分配各个分机模块，使其能够正常组网，同时通过中央计算机控制整个系统。
• 　　分控站点负责自己分配到的模块控制，达到准确控制其下级的控制模块，同时可以监控其工作状态。
• 　　控制模块是体现这套系统的关键，起到至关重要的作用，直接将命令传递给灯具。


　　2、系统硬件设计与选择

　　总线指的是KNX总线，其控制单元均能进行逻辑编程，将控制命令存储在控制单元本地，具有控制、报警、收集信息、监视等功能，也可在软件中对控制单元进行逻辑分组，达到多个控制单元一起完成同一个场景控制功能。

　　

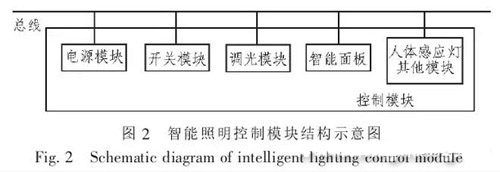

　　从图中可以看出，该控制模块主要由电源模块、开关模块、调光模块、智能面板、感应模块等相关部分构成。系统中所有元件，可以一对一的独立工作，也可以相互结合工作。

　　例如KNX传感器向外发出的数据包，总线上的每个元件都可以收到，只有目标地址与自己的地址自动匹配时，其元件才会执行相应的指令。当然，有些其他的功能也是可以的，比如添加了KNX以太网网关，可以起到两个作用：第一，完成了KNX网络与以太网网络的连接，同时实现两个网络间的相互数据传输，通过控制家电、Web访问，来实现远程异地控制;第二，可以通过外接的触摸屏进行集中控制、管理所有KNX总线上的设备。

　　3、智能远程照明控制系统软件控制方式设计

　　由于该系统的受控灯具均是采用开关方式控制，所以系统设计的主要控制方式有以下几点：

　　定时控制：是根据工作时间，来设定其控制方式，是一种采用场景、时间以及事件相结合的多种控制方式，最后展现出不同的照明控制方案。
　　亮度控制：在有自然光照射的场所下，除了由定时控制外，还会根据室外自然光的光照强度来控制室内的亮度等其他控制。
　　通过测量相应的区域室内照明强度，设置对应区域所要达到的理想光照强度值，来调节室内灯具的光照强度控制。
　　而室外照明，比如雨篷、停车场、道路照明等，都可根据室外光照强度的变化，自动控制相应的灯具，例如黄昏的时候，会自动打开道路上的路灯;天亮的时候，会自动关闭。
　　智能面板控制：每个配电间都要设置一个按键式的手动控制面板箱，而每个按键控制的回路，都可由实际的使用情况来编程决定。
　　场景控制：根据用户的不同需求，来编制不同的场景模式。

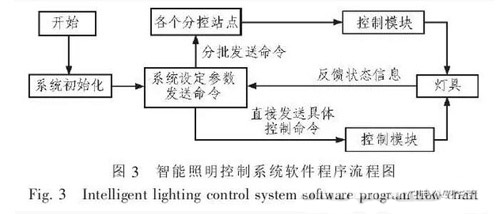

　　智能照明控制系统软件程序流程图如下图所示，可以看到，每次系统开启后，先进行初始化，然后发送参数命令，来设置这次系统的值，之后根据命令，发送给相应的部分。反馈状态信息主要是依据传感器传回的外部信息，从而更好的手动调整照明值等参数。

　　结语

　　本文将KNX总线技术应用在智能远程照明控制系统，对这个系统的软件与硬件分别进行了选择与设计。近年来基于KNX技术的产品在国内的应用迅速增长，很多大型公共设施，都使用了KNX技术。并且KNX在国内的应用有向民用住宅发展的趋势。国内也有越来越多的公司加入到使用KNX技术，甚至进行KNX产品的开发。
