概述

ML-WCMT01型路灯集中控制器--智慧城市照明监控终端是城市照明控制系统中的关键设备。采用了高性能嵌入式处理器、高精度电能计量专用芯片、大容量存储。具有GPRS、以太网、232、485、载波、433MHz无线等通信接口,可扩展多种现场设备并与远程服务器进行数据通信。

采用数字信号处理(DSP)技术,通过交流采样方法实现现场电流、电压及有功功率、功率因数等数据的采集、运算、处理、存储、显示,并根据监控中心命令完成数据的传送和对照明设施的控制。当现场发生故障、偷盗、数据超限时能主动报警,保证系统安全正常运行。当通信中断时,可根据存储的开关灯最后时限自动运行,绝对保证照明系统的可靠运行。智能监控终端可根据不同要求,灵活配置,以满足各种不同照明设施控制的要求。可采集母线交流数据、6路支路开关控制、8路开关量状态检测、6路三相交流电流采集功能、最多管理1024只路灯控制器,监控终端内装有不间断电源,具有断电运行功能,能在供电线路断电时及时告警,使有关部门在第一时间获知并抢修。还可通过485信道扩展所需功能;同时能通过上行信道与主站或手持设备进行数据交换,其上行信道采用公用通信网,支持客户端、服务器两种通信模式,并且采用模块化设计,可通过更换通信模块直接改变通信方式。符合IEC国际电工委员会相关标准。

智慧城市照明监控终端原理结构图
智慧城市照明监控终端
功能介绍

自动和手动控制功能

可按预先设定的程序自动进行控制操作,或解析远程监控中心的命令或本地手动操作控制:

支路控制:控制任意支路交流接触器的开关;

单灯控制:控制任意一组单灯或者任意一只单灯的开关;

单灯调光:调节任意一组单灯或者任意一只单灯的亮度;

数据采集

可采集本地母线交流电信息(三相电压、电流、有无功功率、功率因数、有无功电能量等)、支路数据信息(支路开关状态、支路电流等)、单灯运行状态(开、关、亮度或故障等)。出现告警可主动上报。

远程通信功能

远程通信实现远方数据召唤传送、定时传送、报警和远程控制命令功能,与监控中心间的通信有多种(GPRS、CDMA、ETHERNET等)可选,通信模式有永久在线、时段在线和被动激活三种,用户可根据需求自由选择,节省通信费用。

载波通信功能

通过现有的电力电缆通讯,省去了铺设电缆、架设天线等工作,在节省成本降低工程难度的情况下实现了单灯控制。专有的过零双模载波通信技术使载波通信稳定且距离可达1公里以上,加上我们的中继路由技术,直线通信距离可达6公里以上。

支路控制功能

智慧城市照明监控终端自带6路支路控制功能,可实现控制6条支路的开关,采集各支路开关状态及电流值。当支路过多时还可通过综合测控模块扩展实现,每个综合测控模块可监控4条支路,智慧城市照明监控终端与测控模块间用485总线通信,方便支路扩展,可根据现场情况灵活配置测控模块数量。

设置功能

可通过远方或本地设置初始运行参数、自动运行控制方案、开关灯时间表、抄表间隔、抄表周期等参数,并具有防止非法授权人员操作和保证数据安全的措施。

自诊断和异常信息记录功能

自动进行系统自检,发现设备(包括通信)异常进行事件记录和报警。

事件记录

城市照明智能监控终端可根据主站设置的事件属性能保存最近500条事件记录。

初始化

城市照明智能监控终端接收到主站下发的初始化命令后,分别对硬件、参数区、数据区进行初始化

停电数据保存

城市照明智能监控终端供电电源中断后,至少保持数据和时钟一个月以上。电源恢复时,保存数据不丢失,内部时钟正常运行。

其它功能

软件远程下载:城市照明智能监控终端软件可通过远程通信信道实现在线软件下载。

断点续传:城市照明智能监控终端进行远程软件下载时,城市照明智能监控终端软件具有断点续传能力

城市照明智能监控终端版本信息:城市照明智能监控终端能通过本地显示或远程召测查询城市照明智能监控终端版本信息

电气性能

供电电源

三相四线供电:A、B、C、N ;

供电电压:在额定电压(220/380V)20%内能正常工作;

正常工作频率:50HZ 偏差6%~+2% ;

整机功耗:视在功率≤15VA,有功功率≤10W ;

环境条件:

根据安装场所,温度和湿度条件分为以下三级:

机房: 温度为 +5℃~+40℃,相对湿度≤75%

户内: 温度为 -25℃~+50℃,相对湿度≤90%

户外: 温度为 -45℃~+70℃,相对湿度≤95%

机械性能

静电放电:8KV;

高频电磁场:10V/m;

电快速瞬变脉冲群:4KV;

浪涌电压:4KV;

其他电气性能

信道要求:270KHz ± 15KHz;

中继深度:17级;

内部时钟精度:0.5s/d;

数据保存有效期:30年

安装使用

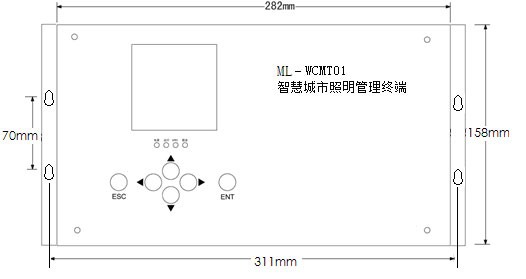

智慧城市照明监控终端正面图

电源指示灯:正常上电常亮,标志城市照明智能监控终端是否加电。

运行指示灯:正常闪亮,标志城市照明智能监控终端是否正常运行。

载波指示灯:当载波信道有通信发生时闪亮,红色表示发送数据,绿色表示接收数据。

485 指示灯:当485 I信道有通信发生时闪亮,红色表示发送数据,绿色表示接收数据。

按键液晶显示:操作按键(上、下、左、右、确认、取消)对应着相应的液晶显示,可实现本地操作及信息查询等。

接线端子图

城市照明智能监控终端三相四线供电:A、B、C、N ;

接线端子说明

城市照明智能监控终端上侧面接线端子如下图所示。

接线端子定义表:

端子 说明 端子 说明
IA1+ 支路1的A相电流入 IA2+ 支路2的A相电流入
IA1- 支路1的A相电流出 IA2- 支路2的A相电流出
IB1+ 支路1的B相电流入 IB2+ 支路2的B相电流入
IB1- 支路1的B相电流出 IB2- 支路2的B相电流出
IC1+ 支路1的C相电流入 IC2+ 支路2的C相电流入
IC1- 支路1的C相电流出 IC2- 支路2的C相电流出
IA3+ 支路3的A相电流入 IA4+ 支路4的A相电流入
IA3- 支路3的A相电流出 IA4- 支路4的A相电流出
IB3+ 支路3的B相电流入 IB4+ 支路4的B相电流入
IB3- 支路3的B相电流出 IB4- 支路4的B相电流出
IC3+ 支路3的C相电流入 IC4+ 支路4的C相电流入
IC3- 支路3的C相电流出 IC4- 支路4的C相电流出
IA5+ 支路5的A相电流入 IA6+ 支路4的A相电流入
IA5- 支路5的A相电流出 IA6- 支路4的A相电流出
IB5+ 支路5的B相电流入 IB6+ 支路4的B相电流入
IB5- 支路5的B相电流出 IB6- 支路4的B相电流出
IC5+ 支路5的C相电流入 IC6+ 支路4的C相电流入
IC5- 支路5的C相电流出 IC6- 支路4的C相电流出


YX1+ 遥信1端子正


YX1- 遥信1端子负


YX2+ 遥信2端子正


YX2- 遥信2端子负


YX3+ 遥信3端子正


YX3- 遥信3端子负


YX4+ 遥信4端子正


YX4- 遥信4端子负


YX5+ 遥信5端子正


YX5- 遥信5端子负


YX6+ 遥信6端子正


YX6- 遥信6端子负
RS485 A 485端子A YX7+ 遥信7端子正
RS485 B 485端子B YX7- 遥信7端子负


YX8+ 遥信8端子正


YX8- 遥信8端子负
GPRS天线 接GPRS的天线

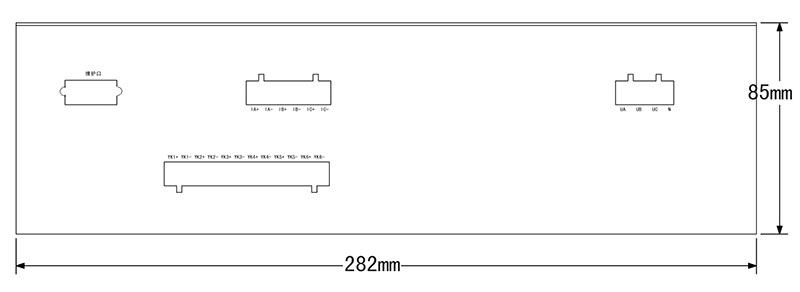

城市照明智能监控终端下侧面接线端子如下图所示。

接线端子定义表:

端子 说明 端子 说明
UA 电源端子A相电压 YK1+ 遥控1端子正
UB 电源端子B相电压 YK1- 遥控1端子负
UC 电源端子C相电压 YK2+ 遥控2端子正
N 电源零线端子 YK2- 遥控2端子负
IA+ 支路3的A相电流入 YK3+ 遥控3端子正
IA- 支路3的A相电流出 YK3- 遥控3端子负
IB+ 支路3的B相电流入 YK4+ 遥控4端子正
IB- 支路3的B相电流出 YK4- 遥控4端子负
IC+ 支路3的C相电流入 YK5+ 遥控5端子正
IC- 支路3的C相电流出 YK5- 遥控5端子负
维护口 本地维护接口 YK6+ 遥控6端子正


YK6- 遥控6端子负

具体安装步骤:

步骤一:断开电源。

步骤二:打开接线柱盒,安装sim卡,固定现场城市照明智能监控终端。

步骤三:按上述接线端子接线说明连接各线。

步骤四:合上电源。

步骤五:观察城市照明智能监控终端液晶显示、GPRS及电压电流是否正常,判断现场城市照明智能监控终端工作是否正常。

步骤六:检查完毕,盖上接线柱盒,清理现场。

接线端子图:

①电源接线

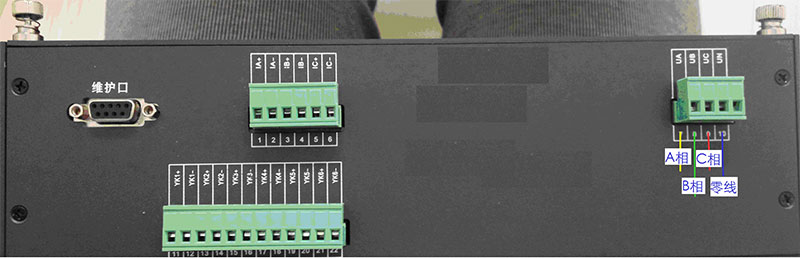

本终端为三相四线制供电,端子为下侧右方的UA、UB、UC、UN,注意电源线一定要接在交流接触器进线侧,即交流接触器断开也要保证终端有电,接线如下图:

②母线电流接线

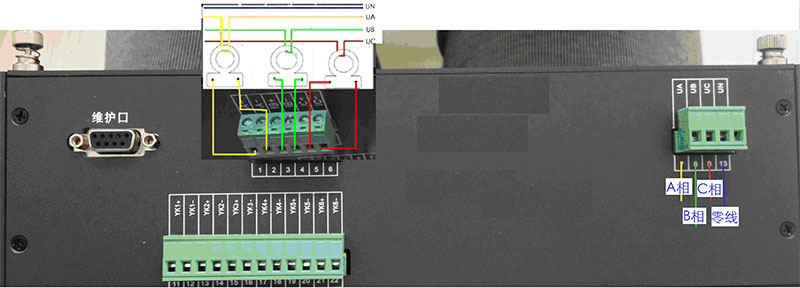

本终端兼有多功能电表的功能,母线电流测量的是所有回路所有设备的电流,端子为下侧上排左方的IA+、IA-、IB+、IB-、IC+、IC-,根据现场设备总功耗不同选择不同的电流互感器,注意A、B、C三相要与电源端接线图如下:

③支路电流接线

支路电流测量各条回路上所接设备的电流,共有6个支路电流,客户可跟实际需求具体选择安装几路,接线跟母线电流接线图相同

④遥控接线

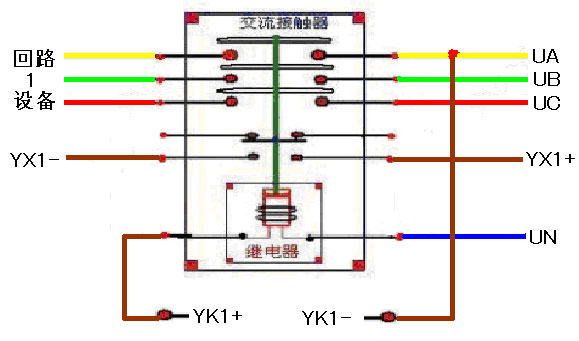

遥控接线是接到交流接触器控制线圈端,控制交流接触器的断开和吸合。端子为上侧面右下方的YK1+、YK1-、...总共六路控制,接线图如下:

⑤遥信接线

遥信接线是采集外部开关状态的,YX1~YX6对应YK1~YK6控制的交流接触器的状态,接交流接触器的辅助触点常开节点,接线图如上图遥控接线图所示。YX7接手动开关(可自动转换控制模式),YX8接箱门开关或是门磁开关(可在箱门打开或是关闭时报警)。

⑥485接线

本终端有一个485接口,RS485 A、RS485 B对应接扩展模块的A、B可在现扩展功能。

⑦天线

天线接口位于上侧右面,需接GSM天线,用于GPRS通信,拧紧即可。

键盘显示功能:

①首页面显示

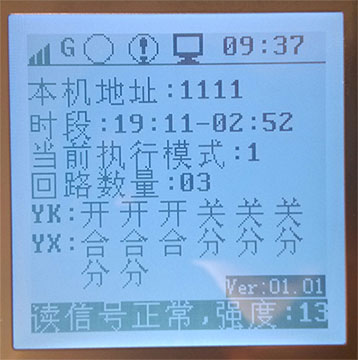

智慧城市照明终端首页面如图,最上方一行图标显示的信息内容为:

序号 图标 内容
1 自动控制模式
2 人工控制模式

GPRS模块

信号强度
3 网络未连接
4 网络连接成功
5 登陆主站成功
6 当前有告警

右上角为当前时间,最下面一行显示网络连接过程或者轮显当前告警。

②液晶参数设置

当智慧城市照明终端装到现场首次上电后,系统会按默认的参数进行初始化,但是默认的参数不一定符合当时现场的条件,所以需要用户进行手动的参数设置或是本地通过维护口进行参数设置。

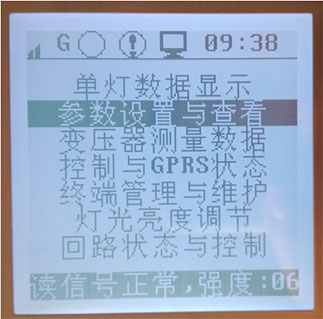

当液晶处于首画面时,按确认键进入主菜单目录,如下图:

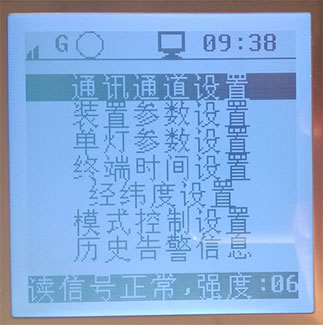

用户要修改监控终端参数需要选定“参数设置与查看”项并按下“确认”键及进入参数设置选项,显示如下图:

以“通讯通道设置”为例按确认键进入,显示“APN” 、“IP”等信息,这时按“确认键”,液晶显示可以进行的操作,如果用户还未通过密码验证液晶会提示“输入密码”“****”,这时第一个数字会反白显示,按“上”或是“下”键修改。按左右键移动光标,全部修改完毕按“确认”键进入(初始密码:2000),同样按上下键修改相应数据,左右键更改光标位置,修改完确认即可。

基本的通讯通道参数(“APN” 、“IP”、“PORT”、“地址”)设置完成后,将监控终端断电,插入SIM卡,安装好天线后再上电,等待遥信与通信状态栏显示 “登陆主站成功”后,其他参数设置均可通过监控中心主站操作完成。

运输与储存

城市照明智能监控终端运输和拆封不应受到剧烈冲击,应根据GB/T15464-1995(《仪器仪表包装通用技术条件》)的规定运输和储存。

保存城市照明智能监控终端应在原包装内,保存的地方环境温度为-25℃~+70℃,平均相对湿度不超过75%,空气中无腐蚀性气体。

保证期限

本产品在用户遵守说明书规定要求,并在制造厂封完整的条件下,发现不符合相关标准时,自售出十八个月内免费维修,终身提供技术支持。

说明书下载
集中控制器 ML-WCDM01说明书
