产品概述

CS-LSP10系列浪涌保护器是专门用于户外LED照明系统的瞬态过电压保护装置,主要由热保护压敏电阻和气体放电管装置构成,可安装在LED灯或灯柱中,与LED电源驱动器连接提供可靠的雷击浪涌保护,可有效的延长灯具的使用寿命,提高灯具稳定性。

产品特性

♦ 适用于I类或II类灯具

♦ 内置保护模式:L-N、L-PE/G、N-PE/G

♦ 内置热分离功能,安全性更高

♦ 并联接线方式,维护方便

♦ 优异的耐浪涌冲击性、残压极低

♦ 耐高压热缩管封装,产品体积小,方便嵌入式安装

♦ IP65防尘防水等级

产品应用

♦ 数字标牌 ♦ 泛光照明 ♦ 街道照明 ♦ 道路照明 ♦ 停车场照明
♦ 交通照明 ♦ 隧道照明 ♦ 洗墙灯 ♦ AC-LED照明

电气参数
产品型号 CS-LSP10
额定工作电压/Un(VAC) 120~277V
最大持续工作电压/MCOV/Uc(VAC)1 320V
标称放电电流/ln(kA)2 5kA
最大放电电流/lmax(kA)3 10kA
浪涌冲击电压/Uoc (kV) 10kV
电压保护水平/Up(V)4 ≤1.2kV(L-N,L-G/PE,N-G/PE)
连接线缆 软管电缆(0.75-2.5m㎡)
连接方式 并联连接
供电系统 TN
防水等级 IP65
工作环境 -40℃~+85℃
I EC 61643-11测试分类 Test Class II and III
EN 61643-11测试分类 Type 2 and 3

备注:
1.最大持续工作电压MCOV/Uc(VAC):可持续施加在SPD线端的最大连续工作电压。
2.标称放电电流(In)(kA):此标称放电电流是SPD耐受能力之量测值;使用8/20us电流波形冲击15次脉冲的测量值。
3.最大放电电流(Imax)(kA):最大放电电流是SPD最大耐受能力之量测值,使用8/20us电流波形冲击1次脉冲的测量值。
4.电压保护水平/Up:IEC61643-11电压保护等级,在持续施加8/20us的脉冲下的标称放电电流(In)之最高残余电压测定值,是一进位后之最大电压测量值。

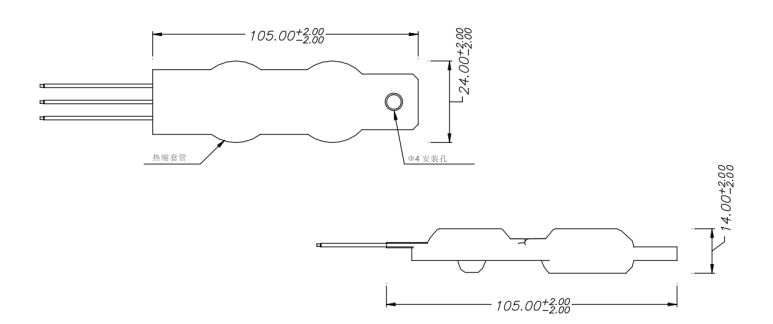

产品尺寸

备注:
1.棕色/黑色:火线L;蓝色/白色:零线N;黄注绿/绿色:地线PE。
2.线规:1.0 m㎡/16AWG多股软铜线;线长150mm或按客户要求。
3.使用一颗M4螺钉固定SPD

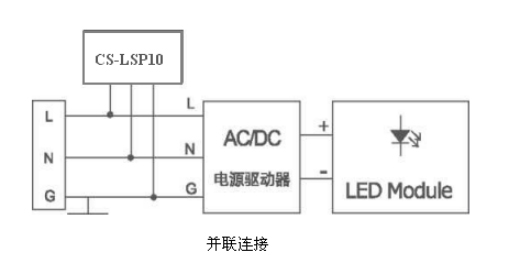

应用/安装接线图
