0-10V控制器-植物补光控制器

一、产品组件

控制器 EB-L2-W

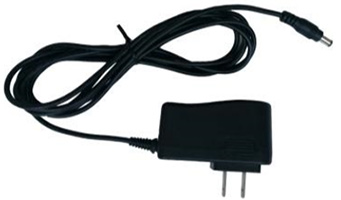

5V DC 电源 (2A)

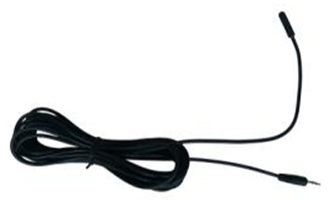

2x 带电缆的温度传感器 (5m/16ft)

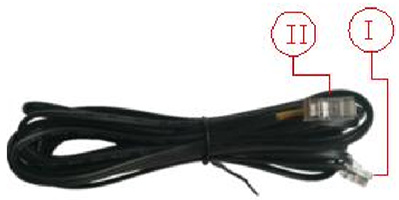

2x 控制器电缆 (5m/16ft)
支架

I. RJ9 (4P4C) 插头 (连接到控制器)
II. RJ14 (6P4C) 插头 (连接到镇流器)

将四根导线推入RJ14插头的中间开口。只要电线进入中央四个开口，插头的方向就无关紧要

二、控制部分

	KEY
A	快捷键	调整0-10V输出
B	向下	在菜单中向下导航/减小值
C	确认	进入菜单/确认
D	向上	在菜单中向上导航/增加值
E	返回	返回菜单/取消/重置
F	M	显示ECMS的状态

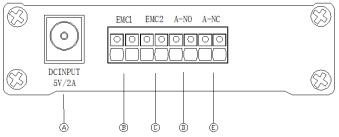

1.2. 联接

A. 5V DC输入
B. ECM1接线端子输出端（主通道打开时输出激活）
C. ECM2接线端子输出端（主通道关闭时输出激活）
D. 警报器常开输入端（无电位接触），异常时关闭
E. 警报器常闭输入端（无电位接触），异常时断开

A.主路温度传感插孔(T1)
B.RJ9 (4P4C) 主路0-10V控制信号的输出端
C.RJ9 (4P4C) 副路0-10V控制信号的输出端
D.副路温度传感插孔(T1(T2)

2. 将控制器连接到外部接触器模块（ECM），控制辅助设备

提示！为了防止潜在的作物损坏，在温度警报、传感器故障或电源中断期间，ECM会自动关闭。此功能仅在“自动”模式下工作

	输出模式
	常关	常开	反向模式				跟随模式
			主路工作时		辅路工作时		主辅路工作		主辅路不工作
			主路工作正常	主辅其中一路温度高，或温度探头失效，或其它故障	辅路工作正常	主辅其中一路温度高，或温度探头失效，或其它故障	主辅工作正常	主辅其中一路温度高，或温度探头失效，或其它故障	主辅工作正常	主辅其中一路温度高，或温度探头失效，或其它故障
EMC1	关	关	开	关	关	关	开	关	关	关
EMC2	关	关	关	关	开	关	关	关	开	关
A-NO	关	关	关	开	关	开	关	开	关	开

Note: 在开灯期间，可激活二氧化碳源、光源或洒水装置
Note: 在熄灯期间可以启动加热器

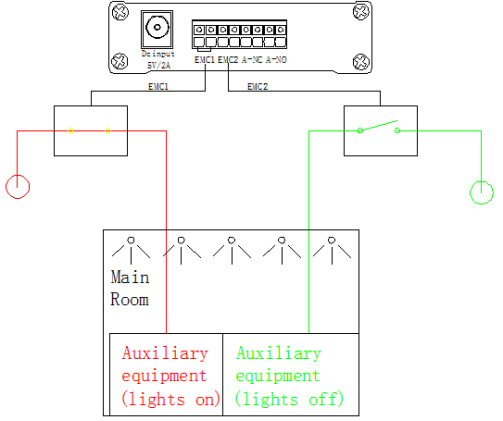

2.1.1. 在“跟随模式”（一个房间）中控制辅助设备

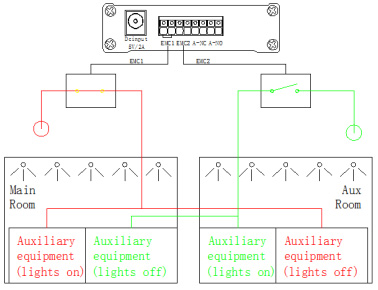

2.1.2. “反向模式”控制辅助设备（两室12h／12h）

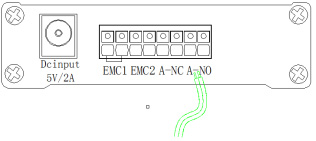

2.1. 3 报警器的联接

控制器有两对标有“A-NC”常闭）和“A-NO”（常开）的接结端子，当温度关闭、传感器故障或电源故障发生时“A-NC”触点打开，“A-NO”触点关闭。两对端子可以连接到报警装置或短信模块。

提示! 报警功能仅在“自动”模式下工作

三、使用前准备

注意：在60秒不活动后，控制器接口将返回到主菜单。

注意：要离开任何屏幕而不保存更改，请按箭头键。

3.1.1.设定时间

• 按“enter”键，控制器菜单将打开
• 按箭头键▲▼ 找到 “System time” 并且按 “enter”.
The “System Time” 屏幕将打开. 在这个屏幕上 “小时” 指示将开始闪烁
• 按箭头键▲▼ 调整好正确的小时.并按 “enter”确认，此时
• 使用相同的程序设置“分钟”。按“回车”键确认您的选择并返回控制器菜单。

3.1.2. 设定温度单位℉ 或 ℃

• 按“回车”，控制器菜单将打开
• 按箭头键¨▲▼¨找到“Temp units”，然后按“enter”，“温度单位”屏幕打开
• 按箭头键¨¨▲▼¨在℉和℃之间切换。按“回车”键确认您的选择并返回控制器菜单。

3.1.3. 设定0-10V的输出为115%或100%

• 按“enter”，控制器菜单将打开
• 按箭头键▲▼定位到“100% OR 115%”，然后按“enter”。
“100% OR 115%”屏幕将打开
• 按箭头键▲▼在115%和100%之间切换。按“enter”键确认您的选择并返回控制器菜单。

3.1.4.校准温度传感器

• 按“enter”，控制器菜单将打开
• 按箭头键▲▼定位到 “Calibrate” 然后按 “enter”.The “Calibration” 屏幕将打开. 此屏幕显示温度由主温度传感器“T1”和辅助测量温度传感器“T2”。如果一个或两个温度传感器没有或如果连接不正确，相应温度传感器后面将显示文本“failure”（故障）。
• 使用箭头键在“T1”或“T2”之间切换，然后按“enter”选择要调整的温度值
• 使用箭头键将温度调整到所需值然后按“回车”确认您的选择。

注：校准后的温度值存储在内存中控制器的。重置控制器将还原这些值

四. 控制器的编程和使用

4.1.调整镇流器输出以改变光强度

• 控制器可以将镇流器的输出设置为50%到100%（50%到115%）调整此镇流器输出可使用户更改大棚内的光的强度
• 按快捷键, 输出电平”屏幕打开
• 按箭头键 ▲▼将镇流器输出设置在50到100之间（50到115%），百分比
• 按 “enter” 确认你的选择

注：输出电平也可以在常规菜单中找到。

4.2. 调定开灯与关灯时周期

•按“enter”，控制器菜单将打开
• 按箭头▲▼定位在“Light Cycle” 且按 “enter”. 则“Light Cycle” 屏幕将打开，在这个屏幕上显示的“时针”在“OH”闪烁之后
• 按箭头键▲▼ 选择开灯的“时针”，并按“enter”确认您的选择。
• 使用相同的流程设置开灯的“分针”，及关灯的时间“时针”“分针”

4.3. 设定跟随与反向模式 (aux function)

控制器可以设置为同时开灯和同时关灯，同时也在本手册中，此模式称为跟随模式“follow”，控制器也可以设置为控制器的主路和辅助辅路交替工作，这样的工作模式可优化电力利用。在这个手动此模式称为反向模式“inverse”。

• 按“回车”，控制器菜单将打开
• 按箭头键▲▼ 找到“Aux function” 然后按“enter”，“Aux Function” 屏幕打开.
• 按箭头键▲▼切换“follow” and “inverse”并按“enter”确认您的选择

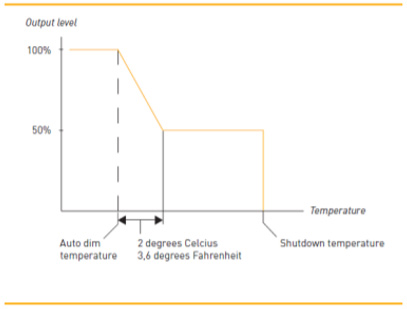

4.4. 设置自动调光温度

提示: 设置默认自动调光温度at 30 ℃ / 86℉
提示: 自动调光温度不能设置高于关机温度

• 按“回车”，控制器菜单将打开
• 按箭头键▲▼找到 “Auto-Dim Temp” 然后按“enter”.自动调光温度屏幕打开
• 按箭头键▲▼ 增加或降低温度
• 按 “enter”确认.

4.5. 设置关灯温度

注：默认关闭温度设置为35℃/95℉
Warning! 关机后，等待10分钟重置或需要手动重置。
•按 “enter”, 控制器菜单将打开
• 按箭头键 ▲▼找到“Shutdown Temp” 然后按 “enter”
“Shutdown temperature”屏幕打开
• 按箭头键▲▼ 增加或降低温度
• 按 “enter”确认
一旦达到关机温度（20），控制器将自动关闭所有的灯和所有连接到控制器的设备，A-NC和A-NO报警触点也将切换

6.5. 手动开灯关灯或设置为自动模式

• P按 “enter”, 控制器菜单将打开
• 按箭头键▲▼定位 “Output mode”并按 “enter”，“Output mode”屏幕打开
• 按箭头键▲▼在 “auto”, “on” and “off”之间切换
-- 选择 “on”可打开所有灯. 此设置将忽略温度安全设置
-- 选择 “off”关闭所有灯，
-- 选择“auto” 以遵循设定的自动关开灯和温度安全设置
• 按 “enter”确认选择。
