本产品是一款集采集、通讯、报警、联动于一体的电气火灾监控系统,电气火灾监控系统采用物联网+大数据+移动互联网的智慧式用电安全监管模式,可以24小时实时监控被保护配电线路的,电压,电流,剩余电流,线缆温度。及时发现电气线路或设备存在的剩余电流超标,温度超限,过载,过压等安全隐患。当检测到报警时,发出报警,蜂鸣器持续响动,并传输数据到云服务器平台及APP,通知用户进行排查。
电气火灾监控系统会对安全隐患报警信息进行查询,记录存储和数据分析,轻松实现电气安全数据从现场到云端到客户的高效传输。
功能特点 | 技术参数 |
---|---|
通讯 | GPRS通讯 GSM850/900,DSC1800,PCS1900 |
额定工作电压 | 超宽幅AC 90-528V |
频率 | 50Hz |
功耗 | ≤2W |
执行标准 | GB 14287.2-2014 GB 14287.3-2014 |
温度精度 | ±0.5℃ |
剩余电流精度 | 1.0级 |
温度检测预警值 | 40℃-150℃(可调设置) |
剩余电流检测预警值 | 20-1000mA(可调设置) |
剩余电流互感器可选型号 | 回路电流:0-75A,0-150A,0-400A,0-600A |
电流互感器可选型号 | 回路电流:0-75A,0-150A,0-400A,0-600A |
设备工作温度范围 | -20℃-70℃ |
显示 | 2.4寸LCD液晶彩屏 |
报警方式 | 声光报警 |
长:131mm*宽:94.5mm*高:55.8mm

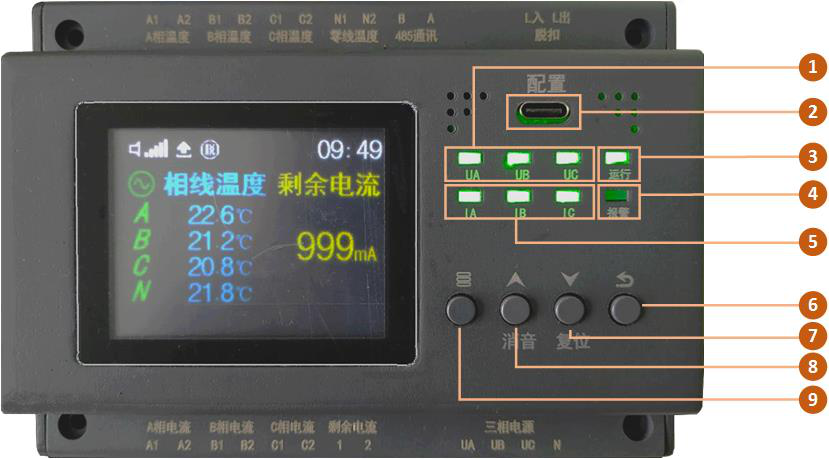

①所示三个指示灯分别代表了A,B,C三相电压,正常电压(220V±20%)下亮绿灯,当电压超过所设定的值(220V±20%)指示灯会亮红灯。
②是Type_C配置口,是产品进行程序升级的串口。
③代表运行指示灯,呈绿色闪烁状态表示产品正常运行。
④告警指示灯,正常状态下熄灭,当有告警信息出现,告警指示灯的状态为红色长亮。
⑤三个指示灯分别代表了A,B,C三相电流,正常状态下亮绿灯,当电流超过所设定的值(默认10A)指示灯会亮红灯。
四个按键从左至右分别为⑨确认按键(MENU),⑧上翻按键(UP),⑦下翻按键(DOWN)⑥返回按键(ESC),其中上翻按键(UP)与消音按键为同一按键,下翻按键(DOWN)与自检为同一按键。

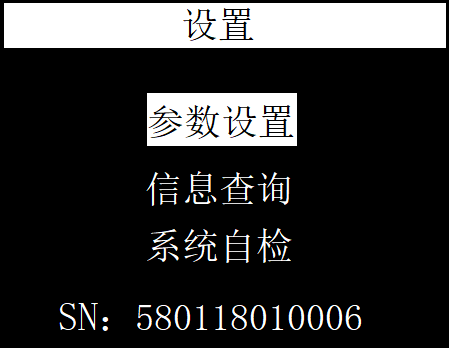

(1)参数设置:设置系统的各项参数(详情看图3.2.2)
(2)信息查询:查询系统的软硬件版本号
(3)系统自检:检查系统的各部分硬件是否正常

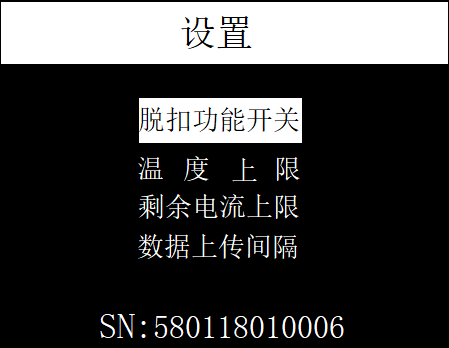

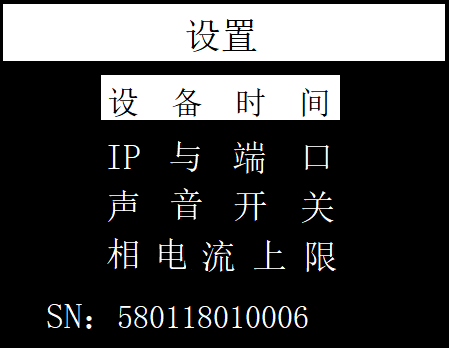

参数设置界面有8大功能
脱扣功能开关:数据超标报警后会触发脱扣功能开关断电以起到保护配电箱的作用,避免电气火灾的发生(默认:关)
温度上限:可设置温度预警值的上限(默认:70℃)
剩余电流上限:可设置剩余电流预警值的上限(默认:300mA)
数据上传间隔:数据上传到云平台的间隔(默认:15分钟)
设备时间:查看系统的时间
IP与端口:查看设备的IP和端口(可调)
声音开关:蜂鸣器报警声音的开关(默认:开)
相电流上限:超过预警时上限产品上的电流指示灯会亮红灯(默认100A)
(1)在配电箱中选择合适合位置截取导轨进行固定,将产品卡在导轨并锁住卡扣进行固定。

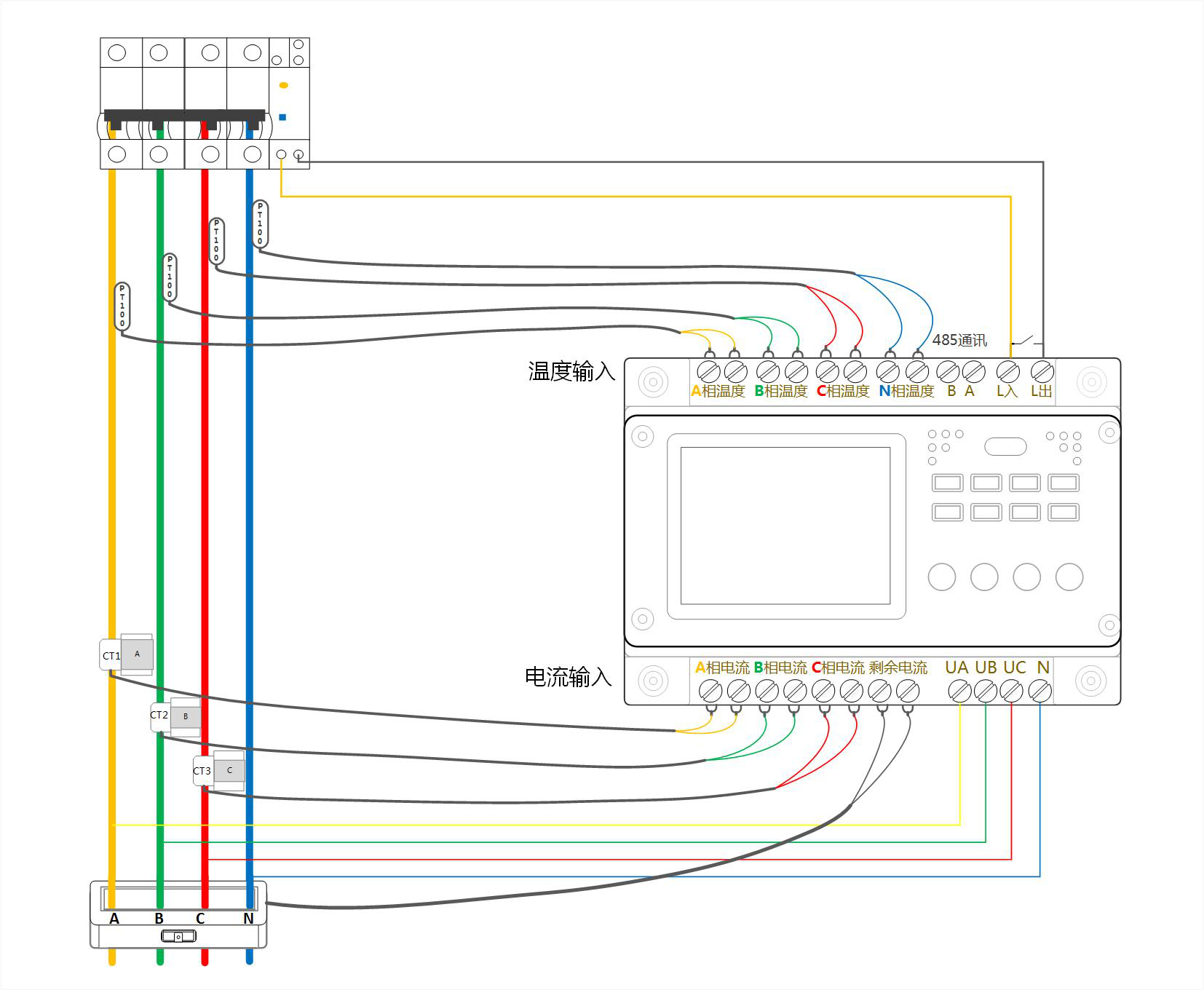

(2)用耐高温扎带将4路温度探头分别固定在总断路器A、B、C、N四路总缆上,接于产品的A、B、C、N四相温度的四组端子上,将剩余电流互感器套住主电缆的A、B、C、N四线上(注:剩余电流互感器必须同回路4线(无地线)同时穿过。)将三个电流互感器分别套住主电缆黄、绿、红三线,接于产品的A、B、C和剩余电流四组端子上。相线电压的采集与供电接线在右侧的UA、UB、UC、和N相端子上。(特别注意:产品供电必须接于主断路器的下端或下一级断路器上端,以免误断电导致模块无法工作。)
